TWS真無線立體聲耳機由充電盒，左耳機和右耳機組成。將耳機放置在充電盒的座子上，充電和和耳機之間就能夠實現自動識別和充電。為了提高耳機與充電盒的識別匹配效率，目前的趨勢是把充電口和通訊口復用，而無須再通過藍牙通訊方式來識別。 充電盒在對耳機充電時，其充電電流一般為100mA左右，通訊線的頻率最高也不會超過1MHz。
為了實現充電端口和通訊口的復用，需要增加模擬開關來切換以達到分時復用的目的，對模擬開關的要求是盡量低導通電阻，允許數百mA電流通過，而且具有一定的帶寬。
這里推薦的模擬開關產品，是一個雙路單刀雙擲模擬開關，可以用來處理模擬和數字信號，具有很高的開關切換速度(50ns)及低導通阻抗(0.6歐)。這樣可以很快的實現TWS耳機和充電盒上充電端口和通訊端口的切換，并且損耗很小。輸入供電電壓范圍比較寬，從1.8V到5.5V,電流消耗只有1uA。使得模擬開關自身的功耗很低。采用軌到軌方式，支持TTL/CMOS兩種電平。

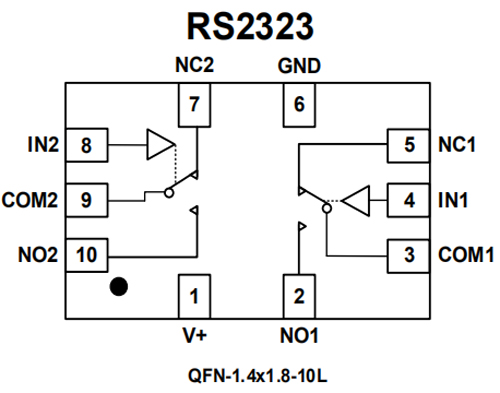

RS2323兩個通道完全獨立，通過IN1,IN2引腳來切換。NC，NO引腳分別為常開常閉端口，COM口為公共端口，最大連續電流，可以承受±500mA，峰值電流高達±800mA。RS2323模擬開關采用UTDFN 10封裝尺寸只有1.4mm x 1.8mm，工業級溫度范圍-40到125°C，可以滿足TWS耳機對小體積、長期工作穩定可靠的要求。下圖一是RS2323模擬開關的封裝及引腳定義圖。
